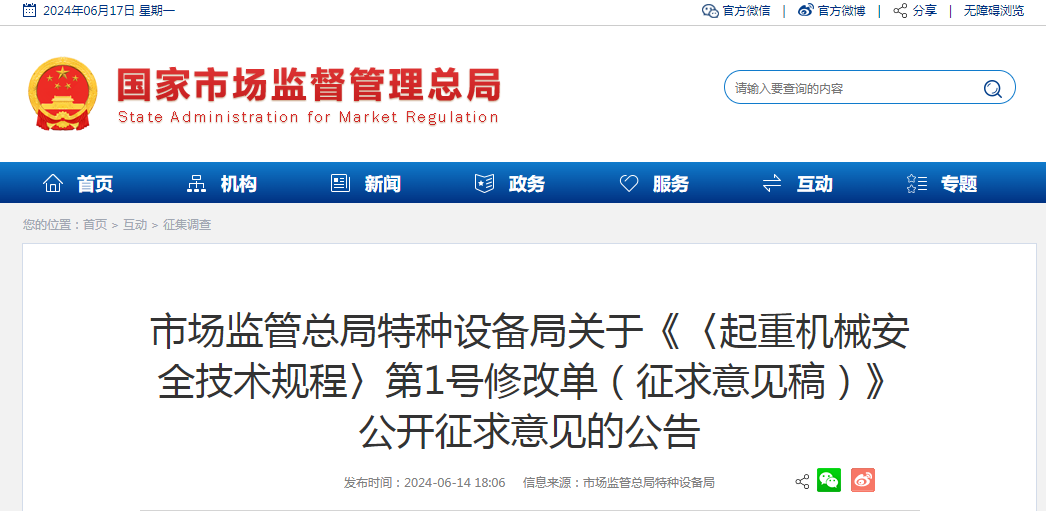

市場監管總局特種設備局關于《〈起重機械安全技術規程〉第1號修改單（征求意見稿）》公開征求意見的公告
為進一步規范起重機械安全監管，我局組織對《起重機械安全技術規程》的部分內容進行了修訂，現將《〈起重機械安全技術規程〉(TSG 51—2023)第1號修改單(征求意見稿)》向社會公開征求意見。公眾可通過以下方式提出反饋意見：
1.登陸市場監管總局網站(http://www.samr.gov.cn)，通過首頁“互動”欄目中的“征集調查”提出意見。
2. 通過電子郵件方式將意見發送至：jsfgb@csei.org.cn，郵件主題請注明“《起重機械安全技術規程》第1號修改單(征求意見稿)”。
3. 通過信函方式將意見寄至：北京市朝陽區和平街西苑2號中國特種設備檢測研究院技術法規研究所(郵編：100029)，并請?jiān)谛欧馍献⒚?ldquo;《起重機械安全技術規程》第1號修改單(征求意見稿)”。
意見反饋截止時間為2024年7月5日。
市場監管總局特種設備局
2024年6月14日
《起重機械安全技術規程》(TSG 51—2023)（第1號修改單）（征求意見稿）
| 條款號 | 原文內容 | 修改后內容 |
| 2.3.5.3 塔式起重機剛度 | 在額定載荷作用下，塔式起重機起重臂根部連接處的水平靜位移應當不大于1.34H(注2-7)；額定載荷作用下啟制動時，司機室水平振動加速度應當小于0.2g(注2-8)。 | 在額定載荷作用下，塔式起重機起重臂根部連接處的水平靜位移應當不大于1.34H/100(注2-7)；額定載荷作用下啟制動時，司機室水平振動加速度應當小于0.2g(注2-8)。 |
| 2.3.5.4 輪胎式起重機和鐵路起重機臂架端部位移 | 2.3.5.4 輪胎式起重機和鐵路起重機臂架端部位移 在相應工作幅度起升額定載荷、只考慮箱形伸縮臂架變形時，臂架端部在變幅平面內垂直于臂架軸線方向的靜位移應當不大于0.1(LC /100)2(注2-9)；當LC≥45m時，式中系數 0.1 值可適當增大。 注 2-9：LC——臂架長度，m。 |
2.3.5.4 流動式起重機箱形臂臂架頭部位移 在相應工作幅度起吊額定載荷、只考慮臂架變形時，臂架頭部在變幅平面內垂直于臂架軸線方向的靜位移應當不大于0.1LC2/100(注2-9)，當LC≥45m時式中系數0.1值可適當增大，但不得超過0.15； 在相應工作幅度起吊額定載荷，并且在臂架頭部施加數值為5%(履帶式起重機可為制造商提供的側載系數)額定載荷的水平側向力時，臂架頭部在回轉平面內的水平靜位移應當不大于 0.07LC2 /100。 |
| 2.3.5.5 履帶式起重機臂架頭部位移 | 2.3.5.5 履帶式起重機臂架頭部位移 桁架臂在對應工作幅度起吊額定載荷,在臂架頭部施加數值為2%額定載荷的水平側向力時,不同臂架組合的臂架頭部側向水平位移應當不大于整個臂架組合長度的2%，單個臂架的側向水平位移應當不大于單個臂架長度 2%。 箱型臂在相應工作幅度起吊額定載荷，并且在臂架端部施加數值為5%額定載荷的水平側向力時，臂架頭部在回轉平面內的水平靜位移應當不大于0.07LC2；當LC≥45m 時，式中系數0.07 取值為0.1~0.15。 |
2.3.5.5 履帶式起重機桁架臂臂架頭部位移 在相應工作幅度起吊額定載荷，并且在臂架端部施加數值為2%額定載荷的水平側向力時，不同臂架組合的臂架頭部側向水平位移應當不大于整個臂架組合長度的2%，單個臂架的側向水平位移應當不大于單個臂架長度的2%。 |
| 2.3.5.6 鐵路起重機底架剛度 | 在相應工作幅度起升額定載荷，并且在臂架端部施加數值為5%額定載荷的水平側(切)向力時，臂架端部在回轉平面內的水平(側向)靜位移應當不大于0.07(LC /100)2。 | 使用支腿作業工況，起升額定載荷，吊臂垂直軌道，底架側梁靜態剛度應不大于LD/700(注2-9)。 注 2-9：LC——臂架長度，m；LD——底架側梁跨度(支腿根部軸距)，mm。 |
| 2.7.2 通道與平臺 （1） | 略 | 在此條下增加注 2-11 注 2-11：對于機械式停車設備總高不超過3m，且能通過工具梯到達的，可以不設置梯子和平臺。 |
| 3.3.1一般要求（1） | 改造單位應當在被許可的場所內改造起重機械； | 改造單位應當在被許可的產品范圍內改造起重機械； |
| 6.4.1一般要求（3） | 對于首次檢驗的起重機械，無論是使用單位自行安裝或者委托安裝單位進行安裝，均由使用單位辦理安裝告知手續。 | 刪除此條 |
| A3.1.1 安全系數 | 略 | 在表A-1下增加注 注：對起升機構工作級別為M7、M8的某些冶金起重機和港口集裝箱起重機等，在使用過程中能監控鋼絲繩劣化損傷發展進程，保證安全使用，保證一定壽命和及時更換鋼絲繩的前提下，允許按稍低的工作級別選擇鋼絲繩；冶金起重機最低安全系數應不小于7.1，港口集裝箱起重機主起升鋼絲繩和小車曳引鋼絲繩的最低安全系數應不小于6。 |
| A 5.12 超載檢測裝置(5) | 機械式停車設備應當裝設超載限制器，當汽車重量超過額定承載的95%，超載限制器應當發出報警信號；當重量達到額定承載的100%～110%，超載限制器應當起作用，并且自動切斷起升動力電源。 | 汽車專用升降機類、平面移動類、巷道堆垛類、垂直升降類、多層循環類機械式停車設備應當裝設超載限制器，當汽車重量超過額定承載的95%，超載限制器應當發出報警信號；當重量達到額定承載的100%～110%，超載限制器應當起作用，自動切斷起升動力電源，并且發出語音報警。 |
| A5.14 汽車長寬高限制裝置 | 機械式停車設備應當裝設汽車長、寬、高限制裝置，對進入停車設備的汽車進行車長、車寬、車高的檢測，超過適停汽車尺寸時，停車設備不應當動作，并且發出語音報警。 | 機械式停車設備應當按照GB/T39980-2021附錄M的要求裝設汽車長、寬、高限制裝置，對進入停車設備的汽車進行車長、車寬、車高的檢測，超過適停汽車尺寸時，停車設備不應當動作，并且發出聲光報警。 |
| A6.1.1.2 材料及焊接(3) | 起重橫梁的主要承載構件的受力方向與鋼板的軋制壓延纖維方向一致，且鋼板的力學性能不低于GB/T 1591—2018要求的Q355B，起重橫梁下翼緣板不允許有對接焊縫； | 起重橫梁的主要承載構件的受力方向與鋼板的軋制壓延纖維方向一致，且鋼板的力學性能不低于GB/T 1591—2018要求的Q355B，吊運熔融金屬的起重橫梁下翼緣板不允許有對接焊縫； |
| A6.1.2.1.1 用于吊運熔融金屬的升降或者傾倒的起升機構(2) | 鋼絲繩在卷筒上應當為單層纏繞；鋼絲繩纏繞系統不應當采用平衡滑輪；雙吊點時應當采用四根鋼絲繩的纏繞系統，單吊點時至少采用兩根鋼絲繩纏繞系統；纏繞系統的補償裝置應當裝設限制器，當超過補償范圍時，限制器能夠停止提升運動； | 鋼絲繩在卷筒上應當為單層纏繞；鋼絲繩纏繞系統不應當采用平衡滑輪；雙吊點時應當采用四根鋼絲繩的纏繞系統，單吊點時至少采用兩根鋼絲繩纏繞系統；纏繞系統的補償裝置應當便于日常檢查；纏繞系統的補償裝置設置在小車架上時，應裝設限制器，當超過補償范圍時，限制器能夠停止提升運動； |
| A6.1.2.4 吊運熔融金屬的吊具 |
當起重機額定起重量大于或者等于75t時，吊運熔融金屬的吊具應當采用固定式龍門鉤。但對于煉鋼用吊運熔融金屬的吊具，均必須采用固定式龍門鉤。 | 用于吊運鐵水、鋼水或液渣的起重機的吊具應當符合JB/T7688.5《冶金起重機技術條件 第5部分 鑄造起重機》的規定。 |
| C1 范圍 | 本附件適用于起重機械整機和安全保護裝置的型式試驗、監督檢驗、定期(首次)檢驗。 整機檢驗的項目、內容、方法和要求見本附件C2~C5條，安全保護裝置型式試驗的項目、內容、方法和要求見本附件 C6條。 不同類別起重機械需要實施的檢驗類型見《起重機械檢驗類型對照表》(見附錄ca)，各檢驗類型的檢驗項目見《起重機械檢驗項目對照表》(見附錄cb)。 |
本附件適用于起重機械整機和安全保護裝置的型式試驗，及監督檢驗、定期(首次)檢驗。 整機檢驗的項目、內容、方法和要求見本附件C2~C5條，安全保護裝置型式試驗的項目、內容、方法和要求見本附件C6條。吊運熔融金屬的各類起重機械，均按吊運熔融金屬的冶金橋式起重機的檢驗項目、內容、方法和要求實施檢驗。 不同類別起重機械需要實施的檢驗類型見《起重機械檢驗類型對照表》(見附錄ca)，各檢驗類型的檢驗項目見《起重機械檢驗項目對照表》(見附錄cb)。 |
